陶瓷件结构设计示例

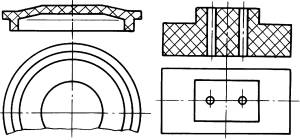

　　瓷件结构设计示例图 例 说明 不合理 合 理 壁厚过薄压制成型易产生裂纹和变形，因此要保证一定壁厚和孔间距 不合理 合 理 改进后，尖锐棱边采用圆角或倒角过渡，便于压制成型粉末移动，避免应力集中 不合理 合 理 改进后，内孔设置一定锥度便于脱模；台阶厚度增加，可提高其强度和耐用性;倒角末端设计平台，可消除冲模的尖锐末端 不合理 合 理 改进后，各部分壁厚均匀，避免烧制变形和裂纹 不合理 合 理 改进后，大平面作成一定锥度或增设加强肋，避免底部塌陷 不合理 合 理 陶瓷件弹性变形很小，改进后，采用长圆孔结构，便于装配 不合理 合 理 改进后，简化了结构形式，便于模具加工 不合理 合 理 改进后，由封闭孔变为开通孔，便于模具制造
